Máy trộn nhựa MasterbatchBộ định lượng thể tíchĐối với ép phun

OVD Volumetric Doser Masterbatch Dosing Machine.pd...

NNGUYÊN TẮC AMING củaHệ thống định lượng thể tích

OVD - xx - xx - x

① ② ③ ④

① Bộ định lượng thể tích Orste

② D＝Bộ định lượng màu kép

③ Tỷ số truyền động cơ

④ Đường kính vít.(mm)

TÍNH NĂNG củaHệ thống định lượng thể tích

• Đơn vị bao gồm các mô-đun tiêu chuẩn để dễ dàng làm sạch, tháo rời và thay thế lẫn nhau.

• Áp dụng động cơ DC không chổi than hiệu quả và không cần bảo trì.

• Vít định lượng được làm bằng thép không gỉ 304 cho độ chính xác và độ bền cao.

• Nam châm phễu được trang bị trong đế tiêu chuẩn để tránh làm hỏng vít máy đúc.

• Tín hiệu bên ngoài có thể được nhập trực tiếp vào hộp điều khiển.

• Chế độ hiện tại có thể được ghi lại mà không bị gián đoạn do mất điện.

• Làm sạch vật liệu bắt buộc giúp thay thế masterbatch dễ dàng hơn.

• Cả tắc nghẽn và quá tải masterbatch đều có thể được phát hiện, sau đó máy sẽ dừng và phát ra âm thanh báo động.

TÙY CHỌN củaHệ thống định lượng thể tích

Đế nặng, cảm biến mức thấp

ứng dụng củaHệ thống định lượng thể tích

Máy định lượng thể tích sê-ri OVD thích hợp để trộn tự động theo tỷ lệ nguyên liệu nguyên chất, bột nghiền lại, lô chính hoặc phụ gia.Các chất phụ gia tạo màu được thêm vào theo tỷ lệ và thông số định sẵn, giới hạn sai số nằm trong 1%.Có hai chế độ OVD được áp dụng riêng cho ép phun và ép đùn.Một động cơ bánh răng với tỷ lệ bánh răng khác nhau được ghép nối với một vít định lượng có đường kính 12, 16, 20, 24mm để cung cấp một số kiểu máy có công suất từ ​​0,1kg/giờ đến 110kg/giờ.Liều lượng ba màu và bốn màu có sẵn cho khách hàng sử dụng trong các lĩnh vực khác nhau.

Sơ đồ chức năng củaHệ thống định lượng thể tích

Tín hiệu từ tủ điều khiển kỹ thuật số được gửi đến động cơ và động cơ bắt đầu hoạt động.Lực quay được truyền đến vít định lượng thông qua đầu nối trục.Phụ gia tạo màu trong phễu rơi xuống rãnh của vít tải, sau đó được đưa đến đế phễu nhờ tác động quay của vít tải.

thông số củaHệ thống định lượng thể tích

Chúng tôi có quyền thay đổi các thông số mà không cần thông báo trước.

Ghi chú:

(1) Tất cả công suất đầu ra của các mẫu trên đều dựa trên dữ liệu từ mật độ khối 1,2kg/L, dia.Masterbatch 2-3mm trong một tiêu chí kiểm tra chạy liên tục, chỉ mang tính chất tham khảo.tối đa.công suất của máy tùy thuộc vào kích thước và thành phần của vật liệu.

(2) “※” có nghĩa là đế máy trộn là tùy chọn.

(3) “*” là viết tắt của đường kính ngoài.của vít tùy thuộc vào mô hình đã chọn.

(4) “**” là viết tắt của công suất đầu ra tùy thuộc vào kiểu máy được chọn, dữ liệu của bộ định lượng màu đơn có thể là tài liệu tham khảo.Ví dụ: OVD-D-30-24, công suất đầu ra 1.4-50kg/hr.

(5) Công suất: 1ф, 115/230VAC, 50Hz, nhưng sẽ là 3ф, 230/400/460/575VAC, 50/60Hz khi được trang bị mixer.

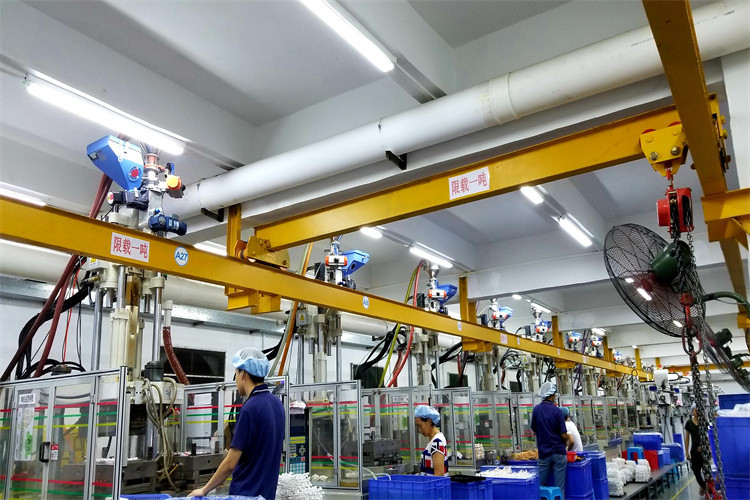

Các trường hợp ứng dụng củaHệ thống định lượng thể tích

Hồ sơ công ty

Với nhiều năm kinh nghiệm và tích lũy trong nghiên cứu khoa học và thiết kế năm dòng sản phẩm của chúng tôi: Hút ẩm và sấy khô, Cấp liệu và vận chuyển, Định lượng và trộn, Gia nhiệt và làm mát, Tạo hạt và Tái chế, đồng thời duy trì nguyên tắc “Tập trung vào chi tiết sản phẩm, theo đuổi Chất lượng tuyệt vời”, “Sản phẩm hoàn hảo đến từ sự đổi mới không ngừng”.

ORSTE không ngừng nỗ lực đổi mới công nghệ đồng thời nâng cao chất lượng sản phẩm, và giờ đây nó là công ty dẫn đầu ngành với công nghệ trưởng thành, khả năng nghiên cứu và phát triển chuyên nghiệp, khả năng tiếp thị nhanh chóng và đội ngũ xây dựng địa điểm có trình độ về thiết bị ngoại vi của khuôn nhựa.
