Hệ thống cấp liệu & sấy khô trung tâm

Khu nguyên liệu (Material Silo) củaHệ thống băng tải chân không

Sử dụng phương pháp vận chuyển chân không, Hệ thống cấp/băng tải vật liệu trung tâm Orste (OMCS) vận chuyển vật liệu nhựa từ silo lưu trữ đến hệ thống làm khô & hút ẩm trung tâm thông qua đường ống tập trung, sau đó vận chuyển vật liệu đã sấy khô đến từng máy đúc.OMCS phù hợp với tính toàn vẹn của vật liệu có công suất lớn, loại bỏ chất thải và cải thiện hiệu quả chi phí của nhà máy.

Giới thiệu sản phẩm củaHệ thống băng tải chân không

Sử dụng phương pháp vận chuyển chân không, Hệ thống cấp/băng tải vật liệu trung tâm Orste (OMCS) vận chuyển vật liệu nhựa từ silo lưu trữ đến hệ thống làm khô & hút ẩm trung tâm thông qua đường ống tập trung, sau đó vận chuyển vật liệu đã sấy khô đến từng máy đúc.OMCS phù hợp với tính toàn vẹn của vật liệu có công suất lớn, loại bỏ chất thải và cải thiện hiệu quả chi phí của nhà máy.

tính năng củaHệ thống băng tải chân không

Hoạt động tự động liên tục.

Định lượng và trộn khác nhau cho các màu sắc và vật liệu khác nhau.

Tái chế tức thì hiệu quả có thể trộn linh hoạt vật liệu mài lại và vật liệu mới.

Cung cấp cho bạn sự linh hoạt nhất để dễ dàng mở rộng hoặc sửa đổi thiết bị, đảm bảo quá trình sản xuất của bạn an toàn hơn, đáng tin cậy hơn và duy trì môi trường làm việc tốt nhất.

Các thành phần củaHệ thống băng tải chân không

Trạm kiểm soát OMCS củaHệ thống băng tải chân không

Thiết kế lý tưởng để tích hợp bảng giám sát và bảng điều khiển.

Giao diện thân thiện và điều khiển chính xác.

Vận hành và giám sát bởi một nhân viên duy nhất và có thể được liên kết với PC.

Thời gian vận chuyển, loại vật liệu và thời gian làm sạch đường ống của từng trạm được điều chỉnh bởi trạm điều khiển.

Bảng hiển thị cho bạn biết cách hoạt động của các trạm, máy sấy và silo lưu trữ, chẳng hạn như bật/tắt, đầy hoặc thiếu vật liệu và loại vật liệu của từng trạm.

Giao diện mở rộng cho phép dễ dàng mở rộng lên tới 40 trạm cho các nhu cầu trong tương lai.

Nhỏ gọn và bền bỉ.

Bảng điều khiển kiểu cảm ứng vi xử lý củaHệ thống băng tải chân không

Tình trạng hoạt động:

Hiển thị trạng thái hoạt động của máy móc.

Tình trạng thiết lập:

Hiển thị trạng thái thiết lập, chẳng hạn như trạm làm việc, loại vật liệu, thời gian vận chuyển vật liệu và thời gian làm sạch đường ống.

Bất thường:

Hiển thị máy móc và loại vật liệu bất thường.

Bộ điều khiển “OMCS” củaHệ thống băng tải chân không

Thiết kế lý tưởng để tích hợp bảng giám sát và bảng điều khiển, Giao diện thân thiện với người dùng, Nhỏ gọn & Bền bỉ, Không gian nhỏ giúp sử dụng hiệu quả hơn không gian sàn nhà máy.

Máy thổi cao áp củaHệ thống băng tải chân không

Áp suất không khí có thể điều chỉnh.

Khoảng cách vận chuyển tối đa có thể là 150 mét.

Thích hợp để vận chuyển vật liệu có công suất lớn.

Bộ chọn vật liệu củaHệ thống băng tải chân không

Thép không gỉ được làm để tránh ô nhiễm vật liệu.Các thiết bị khớp nối nhanh để thiết lập nhanh hoặc dễ dàng ngắt kết nối với đường ống.

Sự kết hợp loại bỏ bụi: Vortex Cylone & Pulse Dust Collector củaHệ thống băng tải chân không

Thu gom bụi từ hệ thống vận chuyển một cách hiệu quả.

Bảo vệ kép cho máy thổi cao áp khi vận hành.Dễ bảo trì: chỉ cần thay bộ lọc đúng hạn và vệ sinh thuận tiện.

Thiết kế chuyên dụng và nhỏ gọn.

Van cắt vật liệu: Làm bằng thép không gỉ, thiết kế thiết bị bền.

Van cắt khí: Làm bằng thép không gỉ, thiết kế thiết bị đáng tin cậy.

cặp nén: Làm bằng thép không rỉ, nối ống để cấu tạo hệ thống cấp liệu trung tâm hút chân không hoàn toàn khép kín.

thông số củaHệ thống băng tải chân không

Ghi chú:

1. Các thông số trên chỉ mang tính tham khảo, các thông số thực tế được thực hiện theo yêu cầu thực tế và điều kiện trang web.

2. Nguồn: 3 Pha / 380 V / 50 Hz (Có thể tùy chỉnh)

Các trường hợp ứng dụng củaHệ thống băng tải chân không

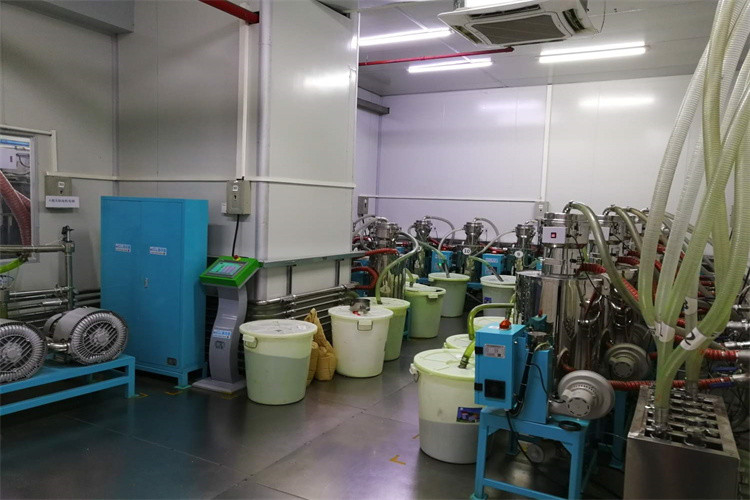

Phòng Nguyên Liệu Trung Tâm (Trạm Điều Khiển Trung Tâm, Tủ Điện, Quạt Gió Trung Tâm, Máy Sấy Nguyên Liệu)

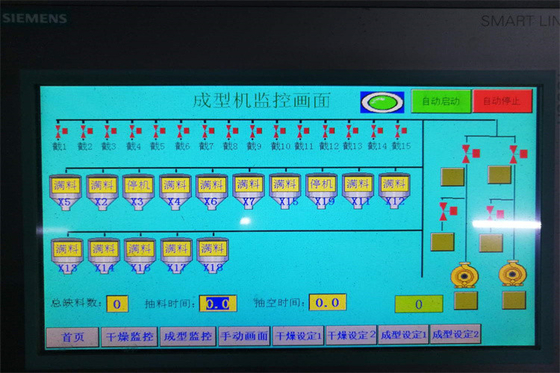

Màn hình cảm ứng PLC (có nhiều màn hình cho các chức năng khác nhau) của Trạm điều khiển trung tâm

Hệ thống đường ống trung tâm (với ống khí chân không, ống vật liệu, kẹp ống, uốn cong, khung đỡ, v.v.)

Các ống mềm để kết nối các ống SUS với bộ thu phễu tại cổng cấp liệu của từng IMM (Thiết bị cắt nguyên liệu, Thiết bị cắt khí, bộ thu phễu)

Bộ chọn vật liệu và thiết bị thu gom bụi (có khớp nối nhanh)
