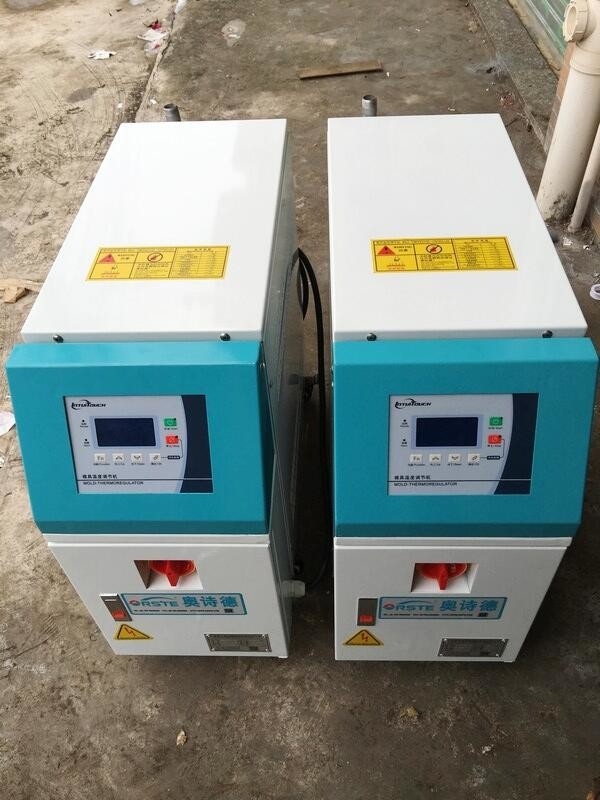

ép nhựaBộ điều khiển nhiệt độMáy Sưởi Dầu OMT 3 pha 380V

Bộ điều khiển nhiệt độ khuôn OMT-O Heater.pdf

NGUYÊN TẮC ĐẶT NAM củaBộ điều khiển nhiệt độ máy sưởi

OMT – xxxx – xx

① ② ③

① Bộ điều khiển nhiệt độ khuôn Orste

② Hai số đầu tiên: Công suất máy sưởi (kw)

Hai số cuối: Công suất máy bơm (*10^-1HP)

③ Ghi chú

HTO: Môi trường là dầu có nhiệt độ cao D: Vùng gia nhiệt kép

Tính năng sản phẩm củaBộ điều khiển nhiệt độ máy sưởi

• Được trang bị thiết kế hẹn giờ khởi động/dừng tự động trong một tuần, màn hình có thể được chuyển đổi giữa tiếng Trung và tiếng Anh.Đơn vị nhiệt độ có thể được chuyển đổi giữa^oF và^oC.
• Hệ thống kiểm soát nhiệt độ nhiều giai đoạn PID có thể duy trì nhiệt độ khuôn với độ chính xác ± 0,5^oC.
• Sử dụng bơm tuần hoàn nước hiệu quả cao, có thể đáp ứng nhu cầu kiểm soát nhiệt độ cho khuôn chính xác và vòng khuôn có đường kính nhỏ để đạt được khả năng kiểm soát nhiệt độ chính xác và trao đổi nhiệt hiệu quả cao.Bơm bên trong sử dụng thép không gỉ để tránh nổ.
• Nhiều thiết bị an toàn bao gồm bảo vệ pha ngược điện, bảo vệ quá tải máy bơm, bảo vệ quá nhiệt và bảo vệ mức thấp có thể tự động phát hiện hiệu suất bất thường và chỉ ra điều này thông qua báo động có thể nhìn thấy.
• Đối với OMT-W tiêu chuẩn, nhiệt độ gia nhiệt có thể đạt tới 200^oC, trong khi đối với OMT-HT, nó có thể đạt tới 300^oC.
• Được trang bị bảo vệ áp suất cao, giảm áp suất an toàn, cấp nước tự động và xả khí.
• Thông qua làm mát gián tiếp giúp kiểm soát nhiệt độ chính xác hơn và giúp trao đổi nhiệt nhanh hơn.

Ứng dụng củaBộ điều khiển nhiệt độ máy sưởi

Dòng máy nước nóng OMT-O được sử dụng rộng rãi trong sản xuất sản phẩm nhựa.Chúng chủ yếu được áp dụng để làm nóng khuôn và duy trì nhiệt độ, chúng cũng có thể được sử dụng trong các lĩnh vực tương tự khác.Thông qua làm mát gián tiếp, nhiệt độ cao.dầu quay trở lại từ khuôn được làm mát và sau đó được tạo áp lực và gửi đến khuôn sau khi được làm nóng để đạt được yêu cầu về nhiệt và duy trì nhiệt độ.Họ có thể rút ngắn chu kỳ khuôn sản phẩm và nâng cao hiệu quả sản xuất.

SƠ ĐỒ CHỨC NĂNGcủaBộ điều khiển nhiệt độ máy sưởi

Nhiệt độ cao.dầu quay trở lại máy và sau đó được bơm tạo áp suất đến bộ sưởi.Dầu sau khi được làm nóng sẽ được ép vào khuôn và tiếp tục hình tròn.Trong quá trình này, nếu nhiệt độ dầu quá cao, hệ thống sẽ kích hoạt van điện từ để nước làm mát có thể làm mát gián tiếp dầu có nhiệt độ cao cho đến khi nhiệt độ hạ xuống mức yêu cầu của hệ thống.Nếu nhiệt độ tiếp tục tăng và đạt đến điểm cài đặt của EGO, hệ thống sẽ phát ra âm thanh cảnh báo và dừng hoạt động.Hệ thống sẽ có báo động mức thấp và ngừng hoạt động nếu mức dầu giảm xuống dưới mức cài đặt.

THÔNG SỐcủaBộ điều khiển nhiệt độ máy sưởi

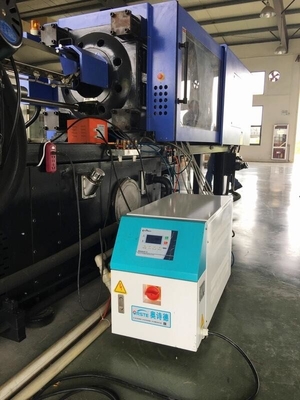

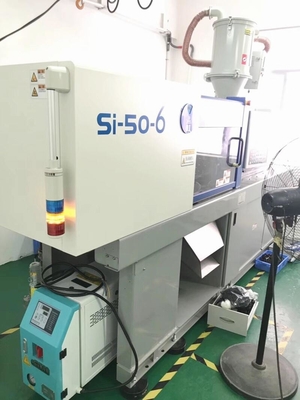

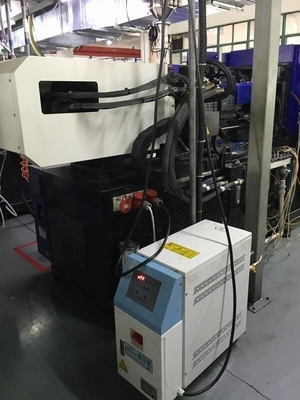

Các trường hợp nộp đơncủaBộ điều khiển nhiệt độ máy sưởi

Điều khoản miễn

Các tuyên bố sau đây làm rõ trách nhiệm và quy định của bất kỳ người mua hoặc người dùng nào mua sản phẩm và phụ kiện từ ORSTE (bao gồm cả nhân viên và đại lý).

ORSTE được miễn trừ trách nhiệm đối với bất kỳ chi phí, lệ phí, khiếu nại và tổn thất nào gây ra bởi các lý do dưới đây:

1. Bất kỳ việc lắp đặt, vận hành và bảo trì máy móc bất cẩn hoặc do con người thực hiện mà không tham khảo Hướng dẫn sử dụng trước khi sử dụng máy.

2. Bất kỳ sự cố nào nằm ngoài khả năng kiểm soát hợp lý của con người, bao gồm những thiệt hại do con người gây ra hoặc cố ý hoặc nguồn điện bất thường, và lỗi máy móc do thiên tai không thể cưỡng lại bao gồm hỏa hoạn, lũ lụt, bão và động đất.

3. Bất kỳ hành động vận hành nào không được ORSTE cho phép đối với máy, bao gồm thêm hoặc thay thế phụ kiện, tháo dỡ, giao hàng hoặc sửa chữa.

4. Sử dụng vật tư tiêu hao hoặc phương tiện dầu không được ORSTE chỉ định.

lưu ý bảo trì

1) Tắt công tắc chính và công tắc điều khiển và rút dây ra khỏi nguồn điện trước khi bảo trì và bảo dưỡng.

2) Đảm bảo không sửa đổi hệ thống dây điện hoặc lắp ráp lại các bộ phận điện bên trong hộp điều khiển.

3) Luôn tham khảo sơ đồ điện của sách hướng dẫn này để kiểm tra và bảo trì các vấn đề về dây điện.

4) Dịch vụ và bảo trì các bộ phận điện chỉ nên được thực hiện bởi thợ điện có trình độ.
